Elektromotor vhodný na stavbu kužeľovej štiepačky.

Princíp štiepanie je veľmi jednoduchý, je to vlastne klin, ktorý sa do dreva zarýva pomocou závitu. Čím viac sa zavŕta tým viac zväčšuje priemer a štípe drevo. Rovnaká funkcia ako pri sekere, len prácu za nás vykonáva motor otáčavým pohybom. Štiepací kužeľ sa dá kúpiť TU, vyrobíme Vám ho na zákazku. V prípade, že sa rozhodnete urobiť si kužeľ sami či vám ho vytočí známi je dôležité do kužeľa vyvŕtať dieru a narezať závity na poistnú skrutku, aby kužeľ nešiel z hriadeľa elektromotora.

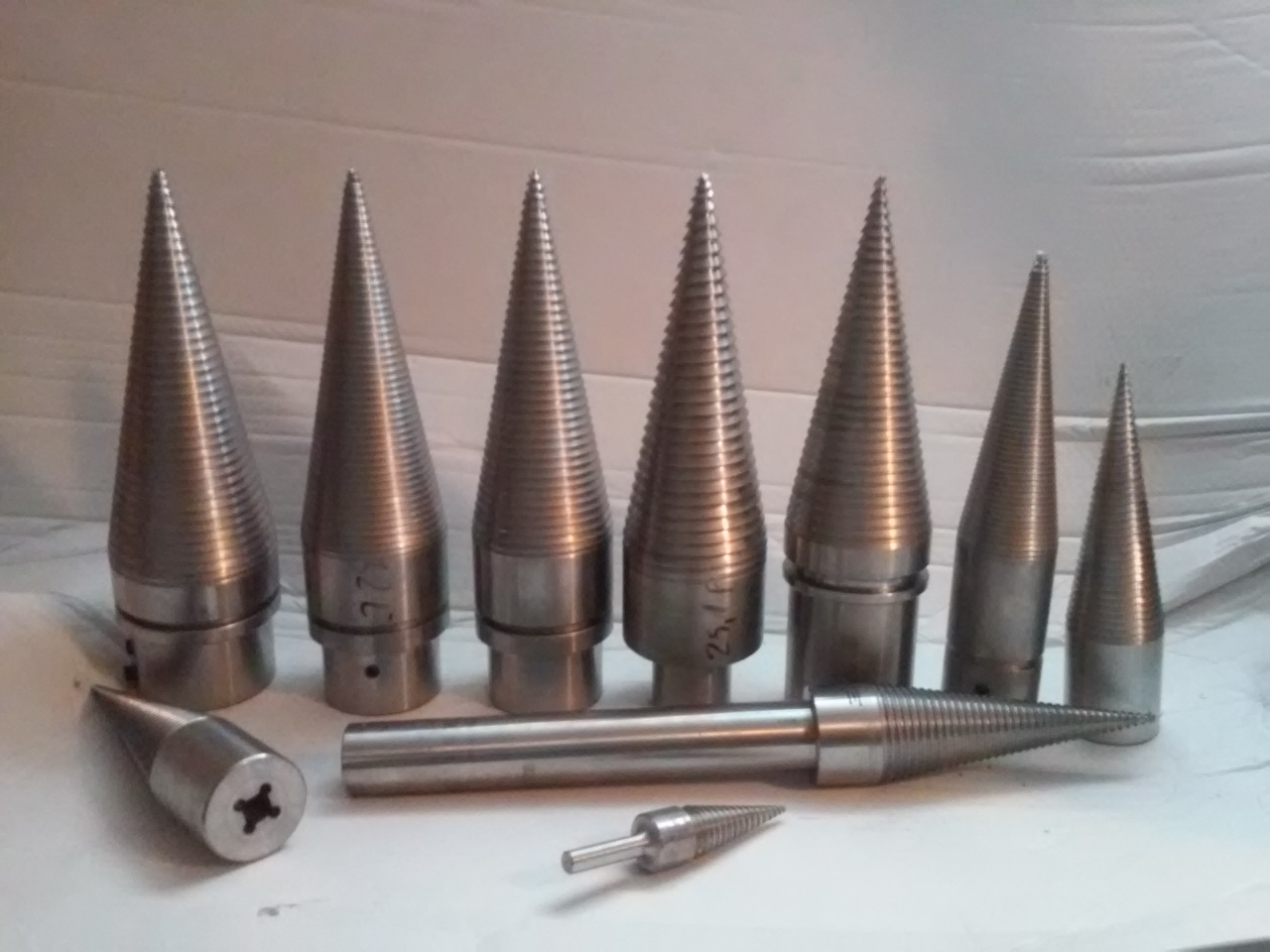

Aký rozmer by štiepací kužeľ mal mať a z akého materiálu by mal byť vyrobený?



stiepaci kuzel logo

V zásade platí, čím väčší priemer štiepacieho kužeľa, tým väčší odpor.  Po mnohoročných skúsenostiach sa najlepšie osvedčil štiepací hrot o rozmere 80 mm priemer a 300 mm dĺžka. Pri výbere štiepacieho hrotu je treba dávať pozor na materiál z akého je štiepací kužeľ vyrobený, uhol stúpania závitu štiepacieho kužeľa. Materiál štiepacieho kužeľa musí byť použitý z ocele  14220 a väčšie číslo akosti ocele. Uhol štiepacieho závitu, musí byť ostrý uhol, aby štiepací kužeľ sa ľahko zavŕtaval dp dreva. Na trhu je mnoho kužeľov, ale len málo z nich spĺňa požadované parametre štiepacieho kužeľa a pri finálnom zhotovení, vynaložených finančných prostriedkov a času kužeľová štiepačka nespĺňa Vašu predstavu a často sa zastavuje, alebo sa po pár hodinách poškodí najhlavnejšia súčiastka a to je štiepací kužeľ.



Aký elektromotor treba použiť na stavbu kužeľovej štiepačky?

Vhodný elektromotor pre štiepanie kužeľom je pätkový motor s hodnotou vyššou ako 20Nm.

Nm- Krútiaci moment-dôležitý parameter pri štiepaní kužeľom.

1,5 kW, 1460 ot.min-1, 380V 10Nm - Nie je vhodný pre štiepanie kužeľom - bude sa často zastavovať

2,2 kW, 1460 ot.min-1, 380V 14Nm - Nie je vhodný pre štiepanie kužeľom - bude sa často zastavovať

3,0 kW, 1425 ot.min-1, 380V 20Nm - Vhodný pre štiepanie kužeľom

4,0 kW, 1435 ot.min-1, 380V 27Nm - Vhodný pre štiepanie kužeľom

5,5 kW, 1480 ot.min-1, 380V 35Nm - Vhodný pre štiepanie kužeľom



Samotný elektromotor, motor by mal mať minimálne 4 kW s otáčkami 900 -1450ot / min. Slabší motor jedine s prevodovkou v tomto prípade bude štiepanie trošku pomalé, ale účinné.

Zhrnutie v skratke:

Takže ak máte kupovať elektromotor na stavbu kužeľovej štiepačky, tak sa obzerajte po nejakom 4 kW - 5,5 kW - 7,5 kW / 720 - 960 - 1450ot. Slabší elektromotor odporúčam sprevodovať remenicou, alebo lacnejším riešením napríklad prevodovka z auta ( žigulíka ). Veľkosť štiepacieho kužeľa odporúčam štiepací kužeľ s ostrým uhlom priemer 80 mm dĺžka 300 mm, vyrobený z ocele 14220.

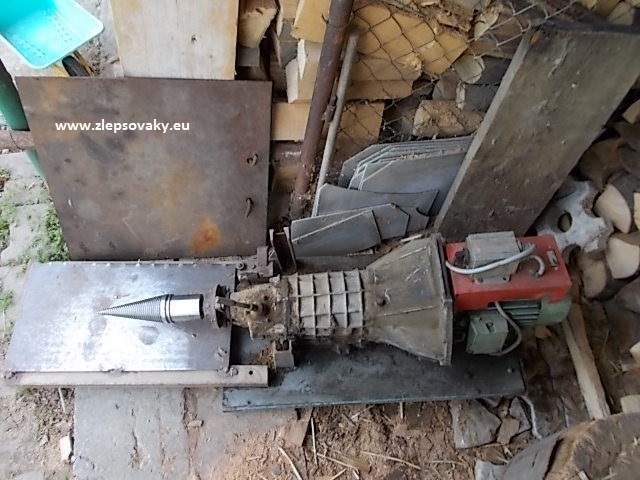

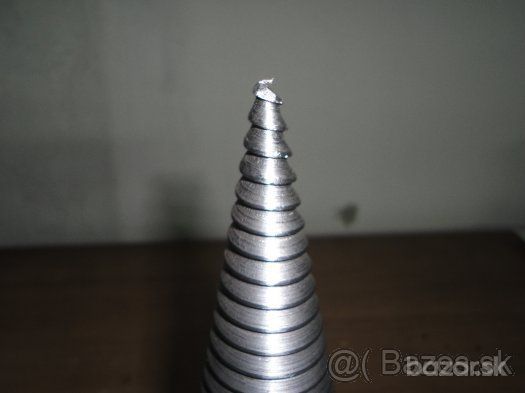

kuželová štiepačka s prevodovkou z auta štiepací kužel s ostrým uhlom

Nezabudnite!!!



Vzdialenosť štiepacieho kužela od podložky.


Štiepací kužel by mal byť vzdialený od podložky 7 až 8 cm, je to kvôli bezpečnosti a aj lepšiemu výkonu vašej štiepačky. Tým že sa štiepací kužel zavrtáva do dreva v spodnej časti, štiepací kužel čelí menšiemu odporu. Je to ako keď napríklad kálate drevo klinmi, kde tiež kálate metrovicu od kraja a nie od stredu.
